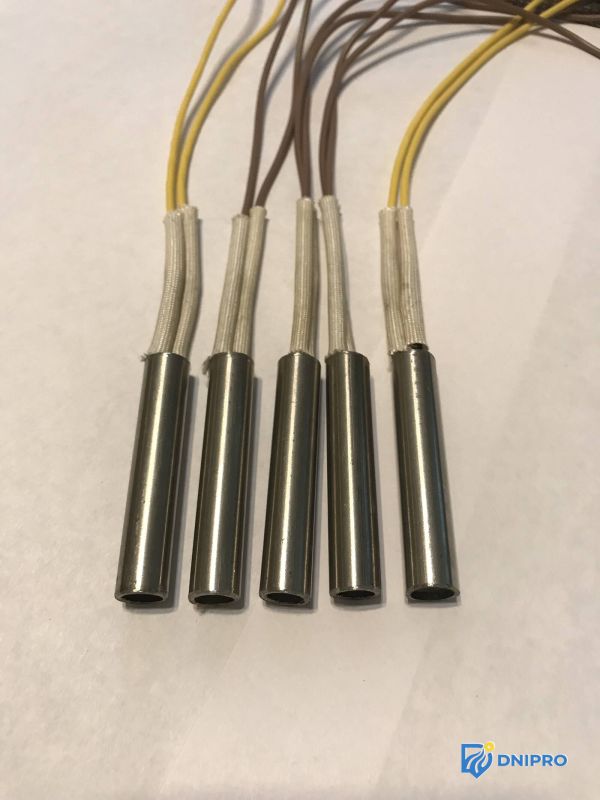

ТЕН патронного типу пальчиковий (ТЕНП)

ТЕН патронний (ТЕНП) — трубчастий електронагрівач ТЕНП — це нагрівач патронного типу (пальчиковий нагрівач), основною особливістю патронних ТЕНів є їхня конструкція.



Більш детальну інформацію можна переглянути на сайті:



У патронних нагрівачів ТЕНП виводи розташовані з одного боку трубчастого нагрівача. Виводи пальчикового ТЕНу, як правило, виготовляються з термостійкого гнучкого дроту. Нагрівачі пальчикові (патронні ТЕНи) застосовуються для нагрівання прес-форм, ливарних форм, води, жирів і масел, слабких розчинів кислот і лугів, повітря та використовуються як комплектуючі вироби в промислових установках, екструдерах і побутових нагрівальних приладах.

Відмінною особливістю патронних електронагрівачів є можливість створення значного теплового потоку з їхньої поверхні. Питома поверхнева потужність може досягати 20 Вт/см² і більше.

Конструкція трубчастого електронагрівача патронного типу ТЕНП являє собою нагрівальний елемент, розташований усередині металевої оболонки, виготовленої у вигляді трубки із закритою (запаяною) стороною, яким зазвичай слугує спіраль із матеріалу з високим опором із контактними виводами, розташованими з одного боку патронного ТЕН (П). Нагрівальний елемент ізольований від оболонки спресованим електроізоляційним наповнювачем. Для захисту від потрапляння вологи в патронний ТЕН з навколишнього середовища торець ТЕНП з боку контактних виводів герметизують спеціальним герметиком.

Оболонка виготовляється, як правило, з нержавіючої сталі зі шліфованою поверхнею, що забезпечує дуже щільне прилягання ТЕНу до нагрівального тіла із зазором по діаметру не більше 0,02 мм. Це пов’язано з тим, що ТЕНП працюють при високих питомих поверхневих навантаженнях. Наявність навіть мінімальних повітряних зазорів між оболонкою ТЕНП та нагріваним тілом призводить до неприпустимо високої температури спіралі та наповнювача і, як наслідок, до виходу нагрівача з ладу.

Діаметр оболонки 6,5 – 32 мм, довжина 40–1000 мм, потужність 50–5000 Вт, напруга 12–380 В, матеріал оболонки — нержавіюча сталь.
